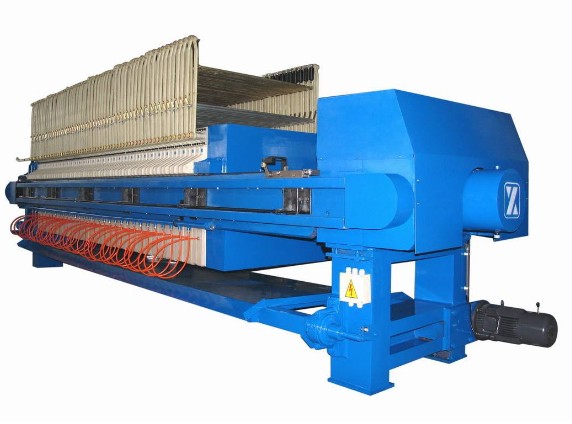

高压板框压滤机

产品概述:

    高压板框压滤机是属于板框压滤机的个小分类,采用高压对物料进行压榨来完成一系列的工序,该压滤机在食品、医疗、水处理、制药等行业均有应用,在内部结构上主要采用压榨进行工作联动,压紧与松开的动作是由油压机构完成,而油压传动机构由液压站,油缸及手动换向阀组成。该产品研发应用至今已经有着很多个年头,具有实用性广、分离效果好的优点,对用于各种悬浮以及粘细物料的分离有着较好的作用,内部机构上在依靠压紧装置将滤板压紧,再将悬浮液用泵压入滤室,最后会通过滤布来进行过滤后达到将固体和液体分离的效果。


标题导航 >>  构造 | 优势

构造

自动拉板部分
   高压板框压滤机拉板系统由变频电机及减速机、拉板小车、链轮、链条等组成,在PLC的控制下,变频电机转动,通过链条带动拉板小车完成拉取动作。除程序控制外,还可手动控制,能随时控制拉板过程中的前进、暂停、后退动作,以保证卸料的顺利进行。

电气控制部分
   高压板框压滤机电气控制部分是整个系统的控制中心,它主要由变频器、PLC可编程控制器、热继电器、空气开关、断路器、中间继电器、接触器、按钮、信号灯等组成。

机架部分
   高压板框压滤机机架是整套设备的基础,它主要用于支撑过滤机构和拉板机构,由止推板、压紧板、机座、油缸体和主梁等组成。设备工作运行时,油缸体上的活塞杆推动压紧板,将位于压紧板和止推板之间的滤板及过滤介质压紧,以保证带有一定压力的滤浆在滤室内进行加压过滤。

过滤部分
   高压板框压滤机过滤部分是由整齐排列在主梁上的滤板和夹在滤板之间的过滤介质所组成的。增强聚丙烯滤板主要是选用优质聚丙烯、使用本公司独特配方压制而成,机械性能良好,化学性能稳定,具有耐压、耐热、耐腐蚀、无毒、重量轻、表面平整光滑、密封好、易洗涤等特点。过滤开始时,滤浆在进料泵的压力作用下,经止推板的进料口进入各滤室内,滤浆借助进料泵产生的压力进行固液分离,由于过滤介质(滤布)的作用,使用固体留在滤室内形成滤饼,滤液由水嘴或出液阀排出。若滤饼需要洗涤,可由止推板上的洗涤口通入洗涤水,对滤饼进行洗涤;若需要含水率较低的滤饼,可从洗涤口通入压缩空气,透过滤饼层,吹出滤饼中的一部分水分。



优势

   整机制造: 使用高强塑钢混合滤板,减少配件损耗。污泥高压压滤机机架、滤板均采用高强度优质钢,并特别防腐处理,经过数控加工后组成一体式高密封性能的滤室和机架,足够满足100kg/cm2以上高压压榨要求。

   高压板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔。板框两侧各有把手支撑托在横梁上,由压紧装置压紧板。过滤完毕,可通过清洗涤谁洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机写出滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。



   在当前行业中,使用高压板框压滤机的企事业单位不在少数,主要应用最多的还是依稀不易卸饼和高粘度物料,对于当前操作方式主要分为两手动和机械、液压等形式,此类机械发展至今技术已经较为成熟,大多运行稳定,保养方便且便于操作。
